BRAZO ELECTRIFICADO

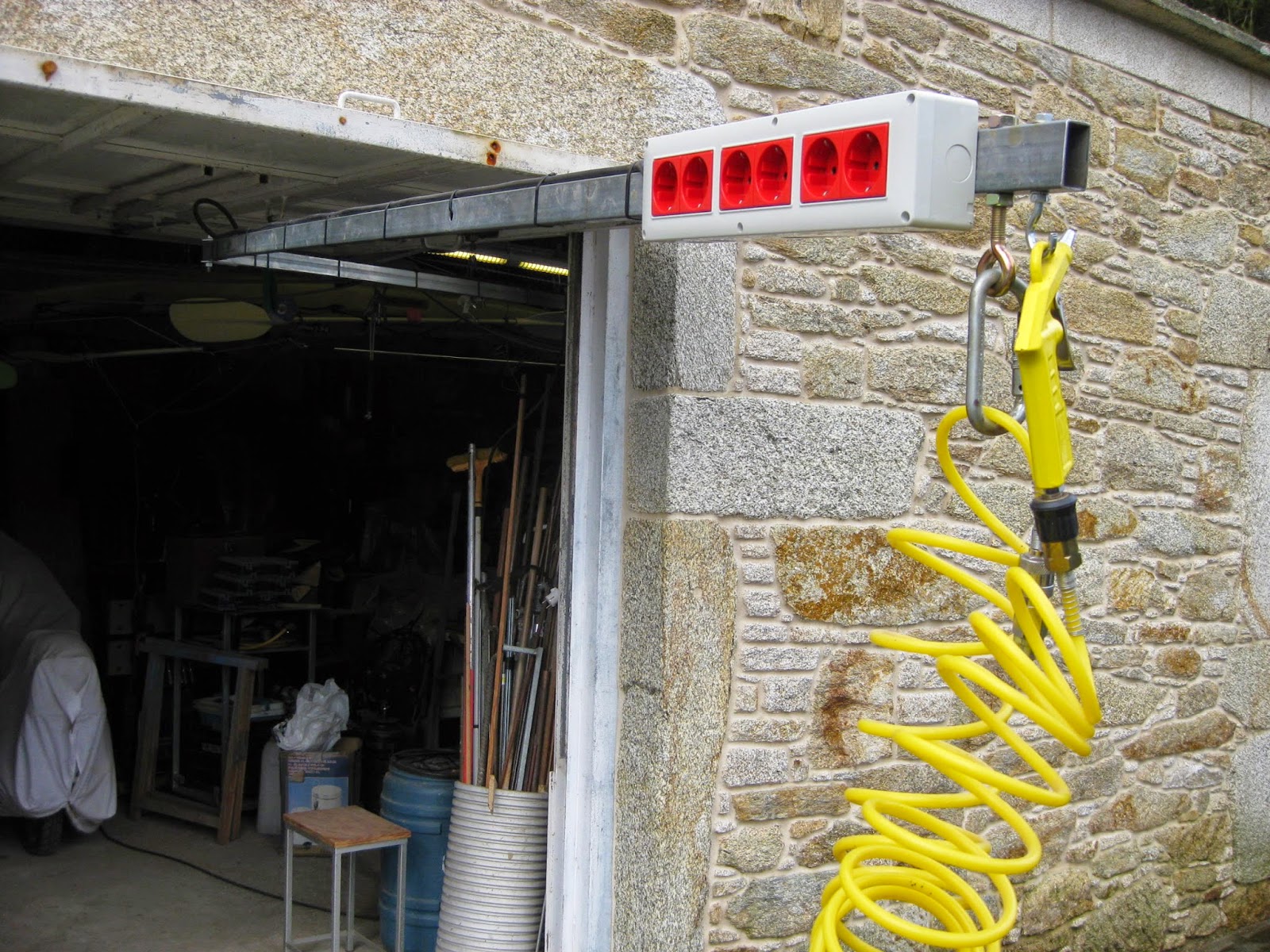

A todos los que hacemos bricolaje cuando llega el buen tiempo hay trabajos que nos gusta hacer delante del taller, sobre todo cuando hay que lijar, pero si necesitamos alguna herramienta electrica tenemos que utilizar alargaderas de corriente que luego están siempre estorbando, así que se me ocurrió hacer un brazo que se pudiese recoger y que me permitiese tener a mano un enchufe, incluso se le puede acoplar la manguera del compresor. Es muy sencillo de hacer y muy practico para utilizar, creo que no necesita explicación, aqui publico las fotos con el detalle.

CABALLETE DE APOYO CON RODILLO REGULABLE

Hoy vamos a realizar un caballete de apoyo regulable para la sierra de cinta, la ingletadora, como prolongación de mesa de trabajo y corte o cualquier otro trabajo que se necesite.

Partimos de material reciclado como siempre, para ello voy a utilizar una pata de una silla de oficina que se había roto cuyo destino era el punto limpio, algunos trozos de hierro y un rodillo de una fotocopiadora vieja.


La premisa va a ser que necesitamos por un lado utilizarlo con base fija y por otro con ella deslizante


Comenzamos haciendo la base de apoyo con un tubo cuadrado que valdrá como base fija y soldando en las cabezas unos tubos rectangulares en los que insertaremos los rodamientos del rodillo.

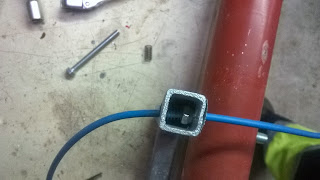

Para tener la doble versión debe voltear,  preparamos el soporte haciendo que gire en el centro, tiene que llevar un pasador con un muelle que lo mantenga insertado en el agujero, para  ello coloqué el muelle y la tuerca valiendome de un cable de cobre flexible que luego sustituí por el tornillo.

Se puede poner en estas dos posiciones

Despues de insertar un tubo de fontanería en la pata, soldar una tuerca para atornillar el mando para regular en altura, el resultado final es este practico caballe de apoyo.

Espero que os pueda ayudar mi idea.
